modelo：ATB-800

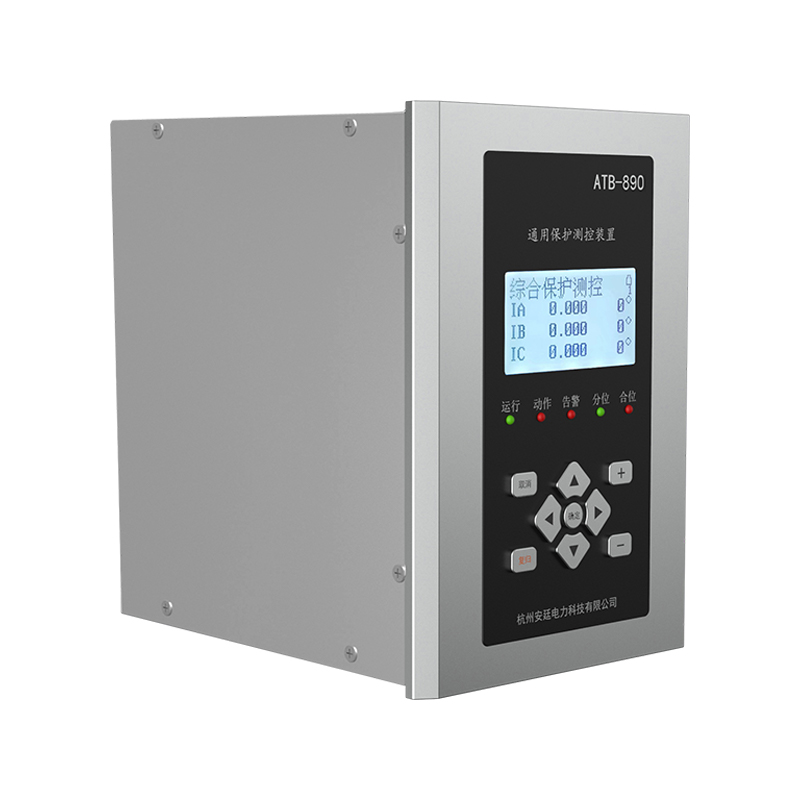

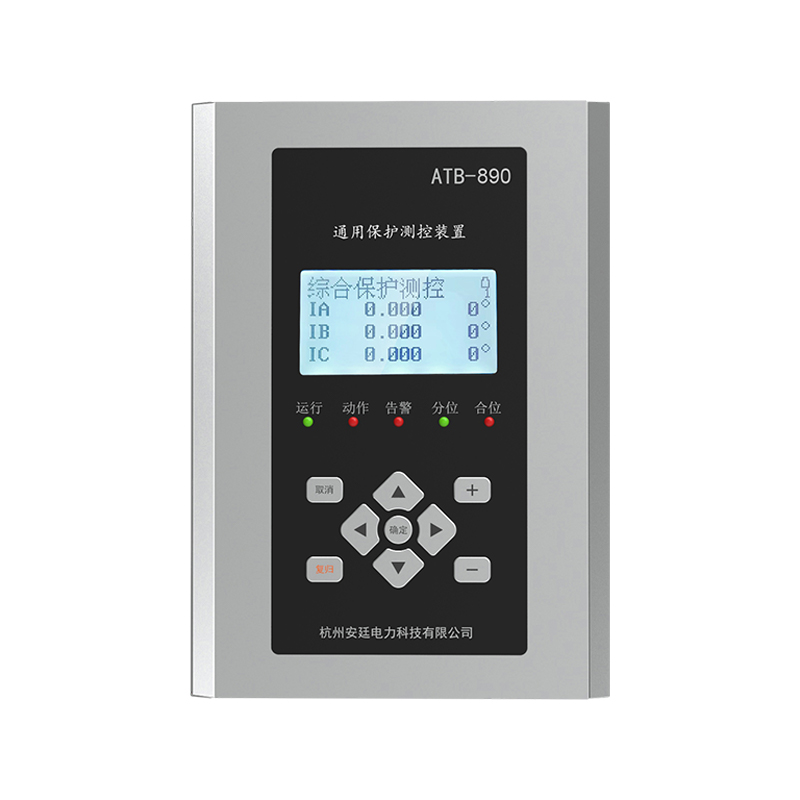

ATB-800 Series Microcomputer Protection Device

Ang ATB-800 Series Microcomputer Protection Device ay angkop para sa pagprotekta, pagsukat, at pagkontrol ng mga yunit ng agwat ng lahat ng mga antas ng boltahe sa ibaba 110kV. Sa pamamagitan ng perpektong proteksyon, pagsukat, kontrol, pag-backup ng auto-activation ng kuryente, at mga pag-andar sa pagsubaybay sa komunikasyon, maaari itong magbigay ng isang kumpletong solusyon para sa proteksyon at kontrol ng mga pagpapalit, mga powerplants, mataas at mababang pamamahagi ng boltahe, at mga sistema ng kapangyarihan ng halaman, na maaaring masiguro ang ligtas at matatag na operasyon ng mataas at mababang boltahe na mga grids ng kapangyarihan at mga sistema ng kapangyarihan ng halaman. Kasama ang iba pang kagamitan sa proteksyon at automation, maaari itong magamit upang makabuo ng isang sistema ng automation sa pamamagitan ng isang interface ng komunikasyon. Ang lahat ng mga aparato ay maaaring
naka -install na sentral sa isang panel o lokal sa mataas at mababang boltahe switchgear.

Makipag-ugnayan sa Amin

Nakaraang:ATB-600 Series Microcomputer Protection Device

Susunod:Walang susunod na artikulo

modelo
Mga tampok
parameter
laki

● ATB-890 Pangkalahatang layunin na proteksyon at kontrol ng aparato

● ATB-865 Proteksyon ng Motor Protection and Control Device

● ATB-867 na aparato ng proteksyon sa pagkakaiba-iba ng motor

● ATB-871 Backup Power activation Protection Device

● ATB-872 PT Parallel Protection and Control Device

● ATB-873 PT Protection Monitoring Device

● ATB-875 Busbar Standby Protection Device

● ATB-882 Transformer Diffection Protection Device

● ATB-885 Transformer Backup Protection Monitoring and Control Device

Lakas ng pagtatrabaho Supply
Na -rate na boltahe sa pagtatrabaho	AC200V 、 DC220V o DC100V
Rated Tech specs
AC Kasalukuyan	5a o 1a
AC boltahe	400V o 100V
Kadalasan	50Hz
Pagkonsumo ng kuryente
Kapangyarihan Supply	Sa ilalim ng operasyon ≤5W, sa ilalim ng katayuan ng proteksyon ≤10W
AC kasalukuyang circuit	＜ 1va/phase （in = 5a ）；＜ 0.5va/phase （in = 1a）
AC boltahe circuit	＜ 0.5va/phase
Tumpak na saklaw ng pagtatrabaho
Kasalukuyan	0.4in ~ 20in
Boltahe	0.4V ~ 0.2Un
Kadalasan	0.9fn ~ 1.1fn
Oras	0 ~ 100s
Katumpakan para sa Seksyon ng Proteksyon
Patuloy na katumpakan ng halaga	≤ ± 5%
Katumpakan ng oras	＜ ± 1% o ± 35ms
Buong oras ng pagkilos ng pangkat	≤35ms
Dalas na kawastuhan	≤0.01Hz
Kawastuhan para sa seksyon ng pagsukat at kontrolin
Katumpakan ng AC	≤0 ± .2%
Aktibo at reaktibo na kapangyarihan	≤ ± 0.5%
Input output
Digital input	Uri ng pag -input: Aktibong bilang ng mga optoisolated input ： 8
Relay output	Na -rate na kasalukuyang nagdadala ng cap acity ng mga contact 250VAC/220VDC 5A na uri ng output ： passive (Null contact)
Port ng Komunikasyon
RS485	Modbus rtu
Kapaligiran sa Paggawa
Temperatura ng pagpapatakbo	-25 ℃ ~ 55 ℃
Temperatura ng imbakan	-40 ℃ ~ 70 ℃
Operating kahalumigmigan	≤90%RH ， hindi nakakagulat, walang kinakaingatan na hangin
Kahalumigmigan ng imbakan	≤95%RH ， hindi nakakagulat, walang kinakaingatan na hangin
Taas	≤2000m
Ang pagganap ng pagiging tugma ng electromagnetic
Paglabas ng electrostatic	Klase ⅳ （GB/T 17626.2 IEC 61000-4-2）
Lakas ng patlang ng RF Pagkamaramdamin	Klase ⅲ （GB/T 17626.3 IEC 61000-4-3）
Electrical Fast Transient /Burst Pagsubok	Klase ⅳ (GB/T 17626.4 IEC 61000-4-4）
Surge test	Klase IV (GB/T 17626.5 IEC 61000-4-5)
Nagsagawa ng pagsubok sa pagkamaramdamin	Klase ⅲ （GB/T 17626.6 IEC 61000-4-6）
Power Kadalasan ang pagkamaramdamin ng magnetic field Test	Klase ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscillating Wave Immunity	Klase ⅲ (GB/T 17626.12 IEC 61000-4-12)
Mga limitasyon ng paglabas ng electromagnetic	Accordant (GB/T 14598.16 IEC 60255-25)
Mga katangian ng pagkakabukod ng mga de -koryenteng
Lakas ng dielectric	2KV Working Kadalasan Boltahe, 1 min （GB/T 13729）
Paglaban sa pagkakabukod	≥100MΩ （GB/T 13729）
Shock boltahe	5kv ， 12/50μs （GB/T 13729）
Mga katangian ng mekanikal
Pagtugon sa panginginig ng boses/tibay	Klase ⅰ （GB/T 11287）
SHOCK RESPONSE/TIMABILITY	Klase ⅰ （GB/T 14537）
Tugon ng pag -crash	Klase ⅰ （GB/T 14537）
Pangkalahatang sukat
H × w × d	215.4mm × 149mm × 183.6mm
Dimensyon ng Cut-Out	208mm × 147mm

Modelo Function		ATB - 865	ATB - 867	ATB - 871	ATB - 872	ATB - 873	ATB - 875	ATB - 882	ATB - 885	ATB - 890
Protektahan	Three-StageOvercurrent Protection						■		■	■
	Phase sa phasefixed time overcurrent protection	■
	Labis na karga ng proteksyon	■					■		■	■
	Labis na pag -block ng regulasyon ng boltahe								■
	Overload simulan ang paglamig ng hangin								■
	Three-phaseonce reclose									■
	Proteksyon ng Acceleration									■
	Proteksyon ng singil						■		■	■
	Negatibong pagkakasunud -sunod na overcurrent na proteksyon	■								■
	Zero-Sequence Overcurrent Protection	■							■	■
	Proteksyon ng over-boltahe	■			■	■			■	■
	Proteksyon ng mababang boltahe	■			■	■			■	■
	Proteksyon ng Overvoltage ng Zero-Sequence	■							■	■
	Mababang-dalas na pag-load ng pag-load									■
	Proteksyon ng Non-Power	■	■					■
	Pagkakaiba -iba ng mabilis na pahinga	■	■					■
	Pagkakaiba -iba ng ratio		■					■
	Pangalawang harmonic blocking							■
	Pag -block ng CT Disconnection		■					■
	Inline standby self-recovery			■			■
	Ang mga tulay ay makatiis sa pagbawi sa sarili			■			■
	Alarma sa pag -disconnect ng PT				■	■
	Busbar grounding				■	■
	Pt boltahe parallel/walang kaparis				■
telemetry makipag -usap	Voltage	■							■	■
	Kasalukuyan	■	■					■	■	■
	Aktibong kapangyarihan	■							■	■
	Reaktibo na kapangyarihan	■							■	■
	Power Factor	■							■	■
	Frequency	■							■	■
	Telemetry	8	11	11	11	11	11	11	11	8
Pag -log ng Kaganapan	Mga Kaganapan sa Proteksyon	■	■	■	■	■	■	■	■	■
	Mga kaganapan sa alarma	■	■	■	■	■	■	■	■	■
	Mga Kaganapan sa Shift ng Telemeter	■	■	■	■	■	■	■	■	■
	Mga kaganapan sa log ng operasyon	■	■	■	■	■	■	■	■	■
	Hindi sinasadyang istatistika ng pagbilang ng mga istatistika	■							■	■
control	Remote Protection Throwing/Returning	■	■	■	■	■	■	■	■	■
	R emote modification ng setting ng halaga								■	■
	Lokal/remote na paglipat at pagsasara	■	■					■	■	■
Operation Box	Tripping at pagsasara ng indikasyon								■	■
	Hawak sa sarili at anti-tripping								■	■
	Adaptive trip at malapit na kasalukuyang								■	■
	Control circuit disconnection alarm								■	■
Comm.	Komunikasyon ng RS-485	■	■	■	■	■	■	■	■	■
